Крепление чугунных радиаторов к стене


Крепление к стене чугунных радиаторов отопления


Правильная установка чугунных радиаторов отопления: поэтапные действия, виды креплений и схема подключения

Выбор отопительных устройств из чугуна при наличии на рынке аналогов из стали, алюминия или биметалла – это не дань традиции, а продуманное и взвешенное решение. Установка чугунных батарей современного образца дает возможность получить все преимущества, которыми обладает этот металл при меньшем весе конструкции и большем уровне теплоотдачи.

Преимущества чугунных батарей

Почему-то, когда требуется заменить старые чугунные радиаторы, большинство потребителей ищут альтернативу из других видов металла. Это происходит по простой причине, что они не знают, как выглядят современные образцы батарей из чугуна. У них не только ровная красивая поверхность, которая стильно смотрится практически в любом интерьере, но и новые технические параметры, которые значительно лучше советских аналогов.

Установка чугунных радиаторов отопления нового поколения позволяет сэкономить средства, как на изделиях, так и их подключении. Их не придется подгонять под существующую систему обогрева и докупать дополнительные переходники. При всем этом, они обладают рядом преимуществ перед старыми чугунными батареями:

  • Вес новых моделей стал в два раза меньше. Если раньше секция радиатора весила порядка 8 кг, то теперь 3.5-4 кг.
  • Так как их внешняя поверхность перестала быть «ребристой», а приобрела гладкую ровную поверхность, то теплоотдача новых устройств стала выше. В старых моделях она составляла 110 Вт, а в новых – порядка 130-140 Вт.
  • Устойчивость к качеству теплоносителя у них осталась прежней, а так как каналы достаточно широкие, то чистить их придется намного реже, чем те же биметаллические или алюминиевые секции.
  • Зная, как правильно подключить чугунную батарею, можно забыть на ближайшие 20-30 лет о холоде в квартире. Именно такой срок гарантии дают производители на свою продукцию, хотя средний показатель эксплуатации составляет 50-60 лет.
  • Рабочее давление в новых чугунных радиаторах по-прежнему 9-12 атмосфер (рабочее) при испытательных 15-ти атмосферах. Они идеально подходят для многоквартирных домов не выше 6 этажей.

При всех своих новых плюсах, этим устройствам свойственны те же минусы, что и у старых «гармошек». Прежде всего, это их хрупкость. Их нельзя ударять, а тем более ронять, но подключение чугунных радиаторов отопления нового поколения позволяет произвести это если не единолично, то по крайней меры без бригады строителей. Со старыми образцами так не получалось, учитывая, что вес одной секции был 7-8 кг, а в батарее их могло быть 12 и более.

Так как цена новых чугунных конструкций невелика, показатели теплоотдачи выше, а вид более стильный, то следует обратить внимание именно на них, тем более что их устаревшие аналоги славно служили людям десятилетиями.

Соблюдением норм при монтаже

Даже зная, как установить чугунную батарею, следует помнить, почему нужно придерживаться норм, утвержденных СНиП. Может, кто-то посчитает это необязательным, и будет неправ, так как любые отклонения от параметров – это не просто нарушение правил безопасности, но и снижение эффективности работы самой системы.

К общим правилам установки радиаторов относятся:

  • Положение устройства относительно вертикальной оси окна. Середина батареи должна совпадать с ней. Допустимое отклонение не должно превышать 2 см.
  • Батарея должна иметь такое количество секций, чтобы в собранном виде занимать 75% ширины оконного проема.
  • В СНиП указано, как закрепить чугунную батарею к стене. Так расстояние между ней и полом по нормам составляет 60 мм, под подоконником 50 мм, а от стены – 25 мм.
Так как расстояние между радиатором и стеной такое маленькое, то перед тем, как подключить чугунные батареи, стоит закрепить на ней теплоотражающую пленку или металлическую пластину. Подобная легкая процедура значительно увеличит теплоотдачу радиатора, так как тепло будет уходить не в стену, а отражаться в помещение.

Когда место выбрано и все расчеты сделаны, можно начинать монтаж чугунных радиаторов отопления своими руками. Для этого потребуется инструменты и необходимые крепежные детали.

Способы крепления и количество элементов

Крепление чугунных радиаторов к стене – это первый этап действий по монтажу, от качества которого зависит дальнейшее подключение и качество работы всей системы. Хотя новые образцы батарей из чугуна имеют вес вдвое меньше своих старых аналогов, слабые кронштейны или неправильное крепление могут со временем стать причиной серьезной аварии. Поэтому следует очень внимательно выполнить эту часть работ, применив один из двух способов установки:

  1. Настенное крепление для чугунных батарей является самым распространенным. Как правило, их монтируют под окнами не потому, что так красивее или проще, а чтобы исключить запотевание стекол. Теплый воздух, поднимающийся от конструкции, создает своеобразную завесу, которая не пускает холодные потоки, исходящие от окна в помещение. Основные виды крепежных деталей при этом способе крепления, это:
  • Кронштейны из чугуна, которые изготавливаются так же, как и радиаторы, путем литья.
  • Фиксаторы из стали, расположенные на полосе из того же металла.
  • Штыревые крепления стальные длиной до 30 см. Они подходят для особенно тяжелых конструкций.
  • Самыми удобными являются регулируемые фиксаторы из стали. Они позволяют подбирать оптимальное положение батарее и менять его при необходимости.
Если стена кирпичная или железобетонная, то проблем с креплением не будет. Достаточно сделать отверстия в местах, где будут висеть кронштейны, вставить туда дюбеля и закрепить все цементным раствором. А вот как повесить чугунную батарею на деревянную стену или из гипсокартона? Для этого потребуются напольные подставки, которые возьмут на себя большую часть веса конструкции.
  1. Напольное крепление применяется как раз в тех случаях, когда стена недостаточно надежна для того, чтобы долго держать на себе вес чугунного устройства. В этом случае специальные напольные кронштейны монтируются в пол, а настенные крепления нужны лишь для того, чтобы держать радиатор в необходимой вертикальной позиции.

Выбрав один из способов крепления, можно приступать непосредственно к установке батареи.

Последовательность подключения

Самый ответственный момент в установке батарей – это их подключение к отопительному контуру и последующая проверка. Чтобы все работы были проведены качественно, нужно соблюдать последовательность монтажа чугунного радиатора.

  • Предварительно отключается отопительный контур, прекращается подача теплоносителя в квартиру с последующим сливом его из труб при помощи циркуляционного насоса.
  • Батарея вешается на кронштейны с проверкой ее горизонтального и вертикального положения строительным уровнем.
  • Из устройства выкручиваются заглушки.
  • В том случае, если боковая схема подключения чугунных радиаторов отопления «внедряется» в однотрубный контур, то предварительно нужно установить и подключить байпас с вентилем. Если система двухтрубная, то применяются сгоны с кранами.
Перед тем, как устанавливать чугунные батареи, рекомендуется проверить качество сборки секций и отрегулировать каждый ниппель. После этого, секции сводятся воедино, а конструкция подвергается опрессовке, для проверки качества соединений. Если течи нет, то можно приступать непосредственно к подключению батареи к контуру.
  • На последнем этапе проводит установка крана Маевского на чугунные радиаторы.

После подключения всех отопительных элементов, производится пробная проверка качества работ. Она покажет, насколько

Крепления для чугунных батарей | Всё об отоплении

Крепление радиаторов отопления к стене — пошаговая инструкция

При строительстве и подготовке к эксплуатации любого здания, предназначенного для жизни и работы в нём людей, крепление к стене радиаторов отопления становится одним из важнейших этапов. Чтобы выполнить работу правильно, мастер обязан не только знать, как крепить радиатор отопления, но и разбираться в разновидностях батарей, в вариантах крепления, видах крепежей, соединительных элементах трубопровода и прочих тонкостях этой процедуры.

Какими бывают радиаторы отопления

Главным показателем качества радиаторов считается показатель их теплоотдачи. Он целиком и полностью зависит от материала, из которого изготовлен отопительный прибор. Наиболее популярными являются:

  1. Чугунные батареи. Достоинства: огромный срок эксплуатации за счёт очень толстых стенок изделия, высокая стойкость к коррозии, отдача тепла какое-то время даже после выключения отопления. Недостатки: большой вес и связанные с ним трудности монтажа, неэстетический внешний вид;
  2. Алюминиевые батареи. Достоинства: высочайший коэффициент теплоотдачи, низкий вес, очень быстрый монтаж, высокое допустимое давление — до 20 бар, возможность объединять неограниченное количество секций, изящный вид. Недостатки: низкие антикоррозийные показатели и быстрая порча алюминия в местах соприкосновения с другими металлами;
  3. Стальные батареи. Достоинства: относительно небольшой вес, начало теплоотдачи после включения за очень короткое время. Недостатки: слабое сопротивление пневмо- и гидроударам, низкая температура нагрева, быстрое остывание, максимальное давление — 10 бар, низкий срок службы;
  4. Биметаллические радиаторы. Наиболее универсальная разновидность, сочетающая преимущества всех вышеупомянутых типов батарей. Внутренний слой изготовлен из стали, которая защищает радиатор от коррозии и повышает рабочее давление. Внешняя часть — кожух — сработан из алюминия, отличающегося высочайшей теплоотдачей. Биметаллические радиаторы без труда выдерживают сильные перепады давления и очень просты в установке. Классическим примером такого изделия являются радиаторы отопления global style plus 500 отзывы о которых сугубо положительные.

Установка радиаторов

Тем, кто задаётся вопросом, как повесить радиатор отопления без помощи профессиональных сантехников, нужно знать, какие этапы включает в себя этот процесс. Итак, необходимо:

  • подготовить оборудование и материалы;
  • рассчитать местоположение;
  • установить кронштейны;
  • повесить радиатор;
  • произвести герметизацию или опайку мест стыка;
  • проверить всю систему на работоспособность.

Приобретаем необходимые материалы и оборудование

Для начала следует заметить, что не рекомендуется производить монтаж радиаторов зимой. И даже если вы решились на самостоятельную установку отопления, вам в любом случае необходимо вызвать сантехника, который отключит вашу квартиру от стояка. Для закрепления радиатора на стене понадобятся такие комплектующие к радиаторам отопления, как: уголки, втулки, ниппели, кронштейны, сгоны, муфты, переходники, пакля, вентили, ключи.

Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.

Рассчитываем местоположение

Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:

  1. в 3-5 сантиметрах от стены;
  2. в 10 сантиметрах от пола;
  3. в 5-10 сантиметрах от подоконника.

Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.

Устанавливаем кронштейны

Кронштейнами называются крепления для радиаторов отопления в виде прочных металлических крюков, устанавливаемых внутрь стены. Рассчитать количество кронштейнов легко: 1 штука на 1 м2 батареи. Разумеется, даже если вся батарея по площади не превышает 1 метра квадратного, всё равно понадобятся два кронштейна, поскольку закрепление конструкции на одном будет очень ненадёжно.

Теперь необходимо разметить их местоположение: используем для этого рулетку и уровень.

Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.

Устанавливаем радиатор

Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.

Подключение и сборка соединений

Существуют три различных схемы подключения радиаторов:

  • боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;
  • диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
  • нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.

Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.

Любая протечка может в прямом и переносном смысле вылиться в дополнительные расходы на ремонт.

В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.

Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.

Кронштейн для радиаторов: правила крепления чугунных, биметаллических и алюминиевых, стальных батарей

Если вы хотя бы раз сталкивались с процессом установки отдельных элементов систем отопления, то наверняка знаете, каким он нелегким бывает. И здесь важно не только учесть все особенности подключения теплоносителей и выдержать определенный угол для трубопровода, но и обратить особое внимание на этап крепления радиатора. Именно о нем мы и поговорим с вами в нашей статье.

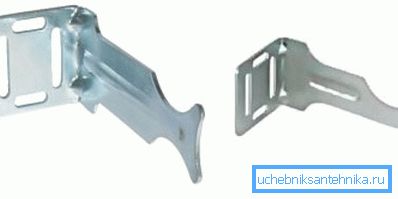

Специализированный крепеж используется для более практичной и надежной установки радиаторов

Правила крепления для всех видов батарей

Правила установки для радиаторов любых конструкций общие и от их соблюдения зависит качество выполнения главной задачи прибора — теплоотдача. Как заведено, отопительные приборы и трубы для транспортировки теплоносителя (горячей воды) располагаются вдоль стен помещений. Что касается частных домов, то рекомендуется располагать все источники тепла возле входных дверей, оконных проемов, балконов.

Наиболее эффективным считается монтаж батарей отопления непосредственно под оконными проемами, так тепловой поток от них преграждает проникновение холодного воздуха от остекления.

Для достижения максимальной теплоотдачи от радиатора, его следует устанавливать на определенном расстоянии:

Данная модель предназначена для фиксации на стене трубчатых радиаторов отопления

  • От пола около 100-150 мм;
  • От стены 40-50 мм;
  • До подоконника не менее 90-120 мм.

Дальше инструкция по крепежу радиаторов разнится в зависимости от их:

  • Конструкции;
  • Массивности;
  • Габаритов (количества секций).

Существует два вида крепежа:

Крепление чугунных радиаторов

Самые массивные из всех отопительных приборов чугунные изделия требуют особого внимания при закреплении на стене. Исходя из этого, крепежные элементы для подобных батарей должны быть очень крепкими, чтобы долгое время удерживать громоздкую конструкцию.

Готовые изделия такого плана имеют в маркировке слово «усиленные», так как производятся из толстостенного металла. Они могут быть окрашены в заводских условиях обычно в белый цвет. Однако при желании приобрести цветные отопительные приборы, можно заказать окраску креплений и радиаторов в одной цветовой гамме.

Небольшие, на первый взгляд, крюки для чугунных изделий крепятся к стене с помощью стальных анкеров

Важно!
Подбирая кронштейн для чугунного радиатора. обратите внимание на его длину.
Она должна соответствовать габаритам прибора с учетом рекомендуемого отступа от стены.

Кроме кронштейнов для чугунных батарей выпускаются крюки, изготовленные из загнутых металлических стержней большого диаметра с резьбой. Такие крепления продают в комплекте с дюбелями для монтажа.

Установка крюков выполняется просто:

  • Изначально выполняется разметка мест крепления по расчетному количеству;

Внимание!
Минимальное количество креплений для радиатора в 6-8 секций – три: два в верхней части и один поддерживающий внизу.
При увеличении количества секций до десяти вверху понадобится три крепежа, внизу два.
Для каждых последующих шести секций добавляем по одному креплению сверху и снизу.

  • С помощью дрели или перфоратора сверлим отверстия под дюбели ;
  • В готовые отверстия вставляем дюбели, в них вкручиваем крюк .

В случае, когда монтируется батарея с большим количеством секций, кронштейны для чугунных радиаторов отопления не могут обеспечить в полной мере надежность крепления. Как дополнительная мера используется поддержка тяжелого прибора с помощью специальных опор, установленных на полу и частично разгружающих стенные крепления.

В качестве дополнительного крепежа используются напольные опоры (показаны на фото)

Такие упоры встречаются различных конструкций:

  1. Регулируемые по высоте;
  2. Нерегулируемые;
  3. С захватом, фиксирующим радиаторы и закрепляемыми на болтовом соединении:
    • Из толстой стальной проволоки;
    • Из цепочки подвижных звеньев.

Крепление биметаллических и алюминиевых батарей

Крепежные элементы алюминиевых батарей и кронштейны для биметаллических радиаторов отопления очень похожи. Изготавливаются они из более тонкого металла, нежели под чугунные приборы, потому что и биметаллические, и алюминиевые радиаторы имеют небольшой вес.

Кронштейн для биметаллического радиатора может быть:

Угловое крепление считается универсальным из-за того, что имеет двухстороннюю выемку под коллектор отопительного прибора. Такой кронштейн для алюминиевого радиатора устанавливается по обеим сторонам прибора.

Более легкие и небольшие батареи крепятся на стальные крюки-анкера

В силу своей легкости алюминиевые и биметаллические батареи обычно не опирают на пол.

Совет!
К дополнительному упору на полу прибегают лишь тогда, когда радиаторы монтируют на гипсокартонные фальшстены.
Кроме того, в таких ситуациях применяют специальные кронштейны для биметаллических радиаторов отопления с двухсторонним креплением.

Крепежные детали для любого типа радиаторов погружаются в стену не менее чем на 120 мм.

Только так можно обеспечить надежность установки батареи:

  • Удержание, то есть невозможность обрушения;
  • Фиксация, не допускающая подвижность пробора.

В зависимости от количества секций в конкретном приборе и материала основания для монтажа решается, на сколько кронштейнов вешать биметаллический радиатор.

Еще один вариант напольного крепления радиаторов отопления

Крепление стальных батарей

В принципе крепление всех типов секционных приборов отопления возможно на крепежные детали вышеописанных разновидностей.

Немного иначе устроен кронштейн для стальных радиаторов панельного типа:

  • На тыльной стороне панельной батареи в процессе изготовления привариваются монтажные скобы, за которые прибор в дальнейшем подвешивается на кронштейны, закрепленные в стене;
  • При разметке мест сверления под дюбели таких кронштейнов нужно быть предельно точным, чтобы скобы хорошо сели на крючки кронштейна.

Фиксация батареи с помощью напольного варианта крепления – зажим состоит из стальной цепи и затяжного болта

Упростить навеску радиаторов своими руками можно применив специальные монтажные металлические планки с подвижными фиксаторами, захватывающими стальную панель батареи снизу и сверху.

Конечно, цена планок быстрого монтажа значительно выше стандартных креплений, но работа с ними спорится быстрей и проще.

Безусловно, использование подобных изделий в качестве опоры для радиаторов необязательно, можно действовать по-простому – засверлить в стене отверстия большого диаметра и вставить туда арматуру. Но визуально это не будет так сглажено, как в случае со специализированным крепежом, который практически не будет заметен среди секций теплоносителя.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Установка чугунных радиаторов отопления

Рынок отопительных приборов поражает своим разнообразием. Но знакомые всем радиаторы из чугуна до сих пор пользуются популярностью за счет своих многочисленных преимуществ. Они долговечны, устойчивы к коррозии, неприхотливы в эксплуатации и очень прочны. Но даже самый надежный прибор однажды может потребовать замены. Вопрос, как повесить радиатор отопления на кронштейны, можно решить самостоятельно. Главное – это обладать опытом, необходимыми материалами и учитывать некоторые нюансы монтажа.

Современные чугунные радиаторы – образец стиля

  1. Особенности выбора и монтажа
  2. Предварительная подготовка
  3. Основные этапы самостоятельных работ
  4. Декоративное оформление радиаторов

Особенности выбора и монтажа

Перед началом работ необходимо определиться с местом монтажа. Отопительный прибор размещают на участке, где отмечаются наиболее значительные потери тепла. Как правило, это место у окон. Потери тепла не исключены, даже если у вас установлены современные энергосберегающие стеклопакеты. Об обычных деревянных рамах даже говорить не приходится.

Если под окном нет устройства отопления, то опускающийся вдоль стены холодный воздух «растекается» по полу. Крепление чугунных радиаторов к стене в этом месте изменит ситуацию. Поднимающийся вверх теплый воздух помешает распространению холодных потоков.

Другая зона потерь тепла – область возле входной двери. Но с этим чаще сталкиваются владельцы частных домов и квартир на первом этаже. В этой ситуации обогревающее устройство вешают в максимальной близости к входу. Выбирая место в соответствии с планировкой, не стоит забывать о достаточном пространстве для подводки трубопровода.

Важно. Для наиболее эффективной защиты на радиатор должно приходиться не менее 70% ширины оконного проема. Выбирая подходящий вариант, учтите, что маленькое устройство не обеспечит требуемого комфорта. Батарея, подобранная правильно по размеру, позволит избежать холодных зон по бокам окна, выпадения конденсата и появления сырости.

Присматриваясь к моделям для установки чугунных батарей, учитывайте климат вашей местности. Покупка прибора с высокой теплоотдачей будет оправдана только для очень холодных регионов. Жителям средней полосы достаточно батарей со средними показателями, обитателям южных широт подойдут низкие устройства с минимальным количеством секций.

Рис. 1 – соединение секций между собой

Установка чугунных радиаторов отопления должна производиться согласно определенным правилам расположения по отношению к полу, подоконнику и стенам:

  • Для монтажа необходимо определить середину оконного проема. Затем от этой точки нужно отложить расстояние справа и слева до крепежных элементов.
  • Чтобы упростить процесс сборки и при этом избежать образования зон холода, располагайте его на расстоянии 8 – 14 см от пола.
  • Между подоконником и батареей должно быть хотя бы 10 – 12 см, чтобы не нарушать конвекцию и не снижать тепловую мощность.
  • Между стеной и устройством должен быть зазор не менее 3 – 5 см.

Эти рекомендации помогут определиться с подходящим размером агрегата. Количество секций зависит от площади отапливаемого помещения. Но у каждого производителя могут быть свои правила в отношении того, как установить чугунную батарею. Поэтому не забудьте внимательно изучить требования, содержащиеся в инструкции по эксплуатации.

Рис. 2 – расположение чугунных радиаторов относительно поверхностей

Предварительная подготовка

Установка приборов производится с учетом материала стен. Главное требование, которое предъявляют все производители – поверхность должна быть ровной и чистой. Перед монтажом стену надо подготовить. После её очистки и пропитки жидким стеклом, разместите на ней теплоотражающий щит в целях повышения производительности системы. Такого же эффекта можно добиться с помощью состава с подобным свойством.

Подготовка к монтажу и весь последующий процесс установки связаны с материалом стен. Например, если речь идет о деревянной поверхности, не забудьте предусмотреть планку и подставку. Работая с кирпичной оштукатуренной поверхностью, подготовьте кронштейны и нишу. Если в качестве места для монтажа чугунных радиаторов отопления своими руками (видео) будет выбрана стена облегченной конструкции, нужно подготовить цельную опору.

Радиатор должен располагаться горизонтально с минимальным уклоном в сторону перемещения теплоносителя. Это служит залогом защиты от образования воздушных пробок. Все батареи обязательно находятся на одном уровне.

Рис. 3 – правильный уклон радиаторов

Попробуйте примерить, как будет располагаться выбранный радиатор. После этого можно будет заняться креплениями. Учитывая солидный вес прибора, подготовьте фанерный или картонный макет. Это значительно облегчит решение вопроса, как повесить радиатор отопления на кронштейны. Пользуясь таким шаблоном, также удастся избежать исправлений после застывания бетона.

Процесс установки кронштейнов:

  1. Разметьте точки, куда затем вставите крепления.
  2. Проделайте отверстия в поверхности.
  3. Установите дюбели или заглушки из дерева.
  4. Вставьте кронштейны и зафиксируйте их бетонным раствором.
  5. Перед навешиванием батареи тщательно проверьте, насколько надежны крепления.

Для выполнения монтажных работ следует заготовить не более 4 кронштейнов для чугунных радиаторов отопления. Два из них располагаются сверху, а другие два – снизу. При наращивании секций добавляется соответствующее количество крепежных элементов.

Рисунок 4 – крепление для чугунной батареи

Основные этапы самостоятельных работ

После подготовки поверхности и установки креплений можно приступать к сборке чугунных радиаторов отопления (видео). На навешенный на кронштейны прибор нужно установить комплектующие элементы. Этот процесс состоит из следующих шагов:

  1. Все современные системы предусматривают наличие воздухоотводчика автоматического или ручного типа. Вкрутите этот элемент в переходник и установите на верхнем коллекторе напротив точки, где подсоединяется подводящая труба.
  2. Установите на все свободные коллекторы заглушки. Они могут не совпадать по диаметру сподводящей и отводящей трубами. Проблема легко решается с помощью переходников. Обычно их включают в стандартный комплект для подключения.
  3. Далее займитесь установкой запорной и регулирующей арматуры. Монтируемые на входном и выходном отверстиях шаровые краны пригодятся на случай работ по ремонту или обслуживанию приборов отопления. Благодаря запорной арматуре не придется останавливать всю систему – достаточно лишь закрыть эти клапаны.
  4. Регулирующие устройства, такие как термостаты ручного или автоматического типа, не являются обязательным элементом. Но с их помощью вы сможете поддерживать необходимую температуру в комнате.
  5. Подключите подводящий и отводящий трубопроводы. Вариантов несколько – диагональная, нижняя, односторонняя или параллельная схема. То, каким будет соединение (резьбовое, обжимное, сварное, опрессованное), определяется на основе типа труб и выбранных фитингов (см. рисунок 5).
  6. Последним этапом монтажа станет опрессовка батареи или системы. Приступая к заполнению ее водой, открывайте краны постепенно и не спеша. Осторожность в этом случае будет нелишней. Ведь результатом полного и поспешного открывания станет гидроудар, приводящий к разрушению даже прочной системы и поломке арматуры.

Совет. Не спешите снимать пленку, в которую упакован прибор. Она вам еще пригодится, защищая от грязи в период всех работ по ремонту и отделке. Достаточно проделать в ней точечные отверстия, через которые будете что-то ставить.

Рисунок 5 – варианты подключения радиатора

Декоративное оформление радиаторов

После того, как вы разобрались с вопросом, как повесить радиатор отопления на кронштейны, можно заняться его оформлением. Пора забыть о старомодных чугунных конструкциях, способных испортить все помещение своим видом. Современные производители предлагают оригинальные модели, с помощью которых вы подчеркнете уникальный стиль своего интерьера. Можно окрасить прибор в нужный цвет специальной долговечной эмалью, покрыть его узором или декорировать решеткой из ротанга. Варианты дизайна ограничиваются лишь вашим воображением.

Ажурный экран подойдёт для чугунных батарей старого дизайна

Монтаж чугунных радиаторов отопления своими руками – задача несложная, но требующая ответственности и внимания к деталям. Ведь от того, насколько качественно будет исполнена установка, зависит комфорт и тепло в доме. Продуманная сборка всех элементов отопительной системы подарит вам спокойную зиму.

Источники: http://spetsotoplenie.ru/radiatory-otopleniya/ustanovka-radiatorov-otopleniya/kreplenie-radiatorov-otopleniya-k-stene-poshagovaya-instruktsiya.html, http://gidroguru.com/otoplenie/otopit-pribory/radiatory/2904-kronshtejn-dlya-radiatorov, http://www.portaltepla.ru/radiatori-otopleniya/ustanovka-chugunnih-radiatorov-otopleniya/

схема, фото и видео пошаговая инструкция

Рынок отопительных приборов поражает своим разнообразием. Но знакомые всем радиаторы из чугуна до сих пор пользуются популярностью за счет своих многочисленных преимуществ. Они долговечны, устойчивы к коррозии, неприхотливы в эксплуатации и очень прочны. Но даже самый надежный прибор однажды может потребовать замены. Вопрос, как повесить радиатор отопления на кронштейны, можно решить самостоятельно. Главное – это обладать опытом, необходимыми материалами и учитывать некоторые нюансы монтажа.

Современные чугунные радиаторы – образец стиля

Особенности выбора и монтажа

Перед началом работ необходимо определиться с местом монтажа. Отопительный прибор размещают на участке, где отмечаются наиболее значительные потери тепла. Как правило, это место у окон. Потери тепла не исключены, даже если у вас установлены современные энергосберегающие стеклопакеты. Об обычных деревянных рамах даже говорить не приходится.

Если под окном нет устройства отопления, то опускающийся вдоль стены холодный воздух «растекается» по полу. Крепление чугунных радиаторов к стене в этом месте изменит ситуацию. Поднимающийся вверх теплый воздух помешает распространению холодных потоков.

Другая зона потерь тепла – область возле входной двери. Но с этим чаще сталкиваются владельцы частных домов и квартир на первом этаже. В этой ситуации обогревающее устройство вешают в максимальной близости к входу. Выбирая место в соответствии с планировкой, не стоит забывать о достаточном пространстве для подводки трубопровода.

Для наиболее эффективной защиты на радиатор должно приходиться не менее 70% ширины оконного проема. Выбирая подходящий вариант, учтите, что маленькое устройство не обеспечит требуемого комфорта. Батарея, подобранная правильно по размеру, позволит избежать холодных зон по бокам окна, выпадения конденсата и появления сырости.

Присматриваясь к моделям для установки чугунных батарей, учитывайте климат вашей местности. Покупка прибора с высокой теплоотдачей будет оправдана только для очень холодных регионов. Жителям средней полосы достаточно батарей со средними показателями, обитателям южных широт подойдут низкие устройства с минимальным количеством секций.

Рис. 1 – соединение секций между собой

Установка чугунных радиаторов отопления должна производиться согласно определенным правилам расположения по отношению к полу, подоконнику и стенам:

  • Для монтажа необходимо определить середину оконного проема. Затем от этой точки нужно отложить расстояние справа и слева до крепежных элементов.
  • Чтобы упростить процесс сборки и при этом избежать образования зон холода, располагайте его на расстоянии 8 – 14 см от пола.
  • Между подоконником и батареей должно быть хотя бы 10 – 12 см, чтобы не нарушать конвекцию и не снижать тепловую мощность.
  • Между стеной и устройством должен быть зазор не менее 3 – 5 см.

Эти рекомендации помогут определиться с подходящим размером агрегата. Количество секций зависит от площади отапливаемого помещения. Но у каждого производителя могут быть свои правила в отношении того, как установить чугунную батарею. Поэтому не забудьте внимательно изучить требования, содержащиеся в инструкции по эксплуатации.

Рис. 2 – расположение чугунных радиаторов относительно поверхностей

Предварительная подготовка

Установка приборов производится с учетом материала стен. Главное требование, которое предъявляют все производители – поверхность должна быть ровной и чистой. Перед монтажом стену надо подготовить. После её очистки и пропитки жидким стеклом, разместите на ней теплоотражающий щит в целях повышения производительности системы. Такого же эффекта можно добиться с помощью состава с подобным свойством.

Подготовка к монтажу и весь последующий процесс установки связаны с материалом стен. Например, если речь идет о деревянной поверхности, не забудьте предусмотреть планку и подставку. Работая с кирпичной оштукатуренной поверхностью, подготовьте кронштейны и нишу. Если в качестве места для монтажа чугунных радиаторов отопления своими руками (видео) будет выбрана стена облегченной конструкции, нужно подготовить цельную опору.

Радиатор должен располагаться горизонтально с минимальным уклоном в сторону перемещения теплоносителя. Это служит залогом защиты от образования воздушных пробок. Все батареи обязательно находятся на одном уровне.

Рис. 3 – правильный уклон радиаторов

Попробуйте примерить, как будет располагаться выбранный радиатор. После этого можно будет заняться креплениями. Учитывая солидный вес прибора, подготовьте фанерный или картонный макет. Это значительно облегчит решение вопроса, как повесить радиатор отопления на кронштейны. Пользуясь таким шаблоном, также удастся избежать исправлений после застывания бетона.

Процесс установки кронштейнов:

  1. Разметьте точки, куда затем вставите крепления.
  2. Проделайте отверстия в поверхности.
  3. Установите дюбели или заглушки из дерева.
  4. Вставьте кронштейны и зафиксируйте их бетонным раствором.
  5. Перед навешиванием батареи тщательно проверьте, насколько надежны крепления.

Для выполнения монтажных работ следует заготовить не более 4 кронштейнов для чугунных радиаторов отопления. Два из них располагаются сверху, а другие два – снизу. При наращивании секций добавляется соответствующее количество крепежных элементов.

Рисунок 4 – крепление для чугунной батареи

Основные этапы самостоятельных работ

После подготовки поверхности и установки креплений можно приступать к сборке чугунных радиаторов отопления (видео). На навешенный на кронштейны прибор нужно установить комплектующие элементы. Этот процесс состоит из следующих шагов:

  1. Все современные системы предусматривают наличие воздухоотводчика автоматического или ручного типа. Вкрутите этот элемент в переходник и установите на верхнем коллекторе напротив точки, где подсоединяется подводящая труба.
  2. Установите на все свободные коллекторы заглушки. Они могут не совпадать по диаметру сподводящей и отводящей трубами. Проблема легко решается с помощью переходников. Обычно их включают в стандартный комплект для подключения.
  3. Далее займитесь установкой запорной и регулирующей арматуры. Монтируемые на входном и выходном отверстиях шаровые краны пригодятся на случай работ по ремонту или обслуживанию приборов отопления. Благодаря запорной арматуре не придется останавливать всю систему – достаточно лишь закрыть эти клапаны.
  4. Регулирующие устройства, такие как термостаты ручного или автоматического типа, не являются обязательным элементом. Но с их помощью вы сможете поддерживать необходимую температуру в комнате.
  5. Подключите подводящий и отводящий трубопроводы. Вариантов несколько – диагональная, нижняя, односторонняя или параллельная схема. То, каким будет соединение (резьбовое, обжимное, сварное, опрессованное), определяется на основе типа труб и выбранных фитингов (см. рисунок 5).
  6. Последним этапом монтажа станет опрессовка батареи или системы. Приступая к заполнению ее водой, открывайте краны постепенно и не спеша. Осторожность в этом случае будет нелишней. Ведь результатом полного и поспешного открывания станет гидроудар, приводящий к разрушению даже прочной системы и поломке арматуры.

Совет. Не спешите снимать пленку, в которую упакован прибор. Она вам еще пригодится, защищая от грязи в период всех работ по ремонту и отделке. Достаточно проделать в ней точечные отверстия, через которые будете что-то ставить.

Рисунок 5 – варианты подключения радиатора

Декоративное оформление радиаторов

После того, как вы разобрались с вопросом, как повесить радиатор отопления на кронштейны, можно заняться его оформлением. Пора забыть о старомодных чугунных конструкциях, способных испортить все помещение своим видом. Современные производители предлагают оригинальные модели, с помощью которых вы подчеркнете уникальный стиль своего интерьера. Можно окрасить прибор в нужный цвет специальной долговечной эмалью, покрыть его узором или декорировать решеткой из ротанга. Варианты дизайна ограничиваются лишь вашим воображением.

Ажурный экран подойдёт для чугунных батарей старого дизайна

Монтаж чугунных радиаторов отопления своими руками – задача несложная, но требующая ответственности и внимания к деталям. Ведь от того, насколько качественно будет исполнена установка, зависит комфорт и тепло в доме. Продуманная сборка всех элементов отопительной системы подарит вам спокойную зиму.

Крепление чугунных радиаторов к стене

Содержание:

Разновидности отопительных радиаторов для квартиры или частного дома
Необходимые элементы для монтажа своими руками
Инструменты
Выбор места для установки отопительных радиаторов
Подвешивание радиатора и его фиксация к стене
Крепление радиатора к полу — как правильно установить
Подключение к трубопроводам

При строительстве и ремонте жилых сооружений часто возникает потребность в установке или замене батарей отопления. Дело это несложное, которое необязательно доверять специалистам, но можно выполнить и собственными силами.

Разновидности отопительных радиаторов для квартиры или частного дома

Первое, с чем следует определиться перед тем, как установить радиатор отопления в квартире – это выбор разновидности данного устройства.

На современном рынке широко представлены следующие виды отопительных батарей и радиаторов:

  • чугунные;
  • алюминиевые;
  • биметаллические;
  • стальные;
  • медные;
  • пластиковые.

Каждая из этих разновидностей имеет свои преимущества и недостатки, которые нужно знать для того, чтобы сделать правильный выбор. Например, чугунные батареи, широко использовавшиеся еще в советские времена, отличаются длительным сроком службы и нетребовательностью к качеству теплоносителя – вода в них может быть даже ржавой либо с большим количеством примесей. В то же время, вследствие низкой теплопроводности чугуна, топливные затраты на разогрев таких устройств довольно высоки.

Еще один минус – неэстетичный внешний вид чугунных батарей, поэтому в настоящее время они используются не так часто.

Алюминиевые, стальные, биметаллические и медные радиаторы имеют отличную теплопроводность и эффектный внешний вид. В то же время, недостатки у них тоже есть. Например, минусом алюминиевых батарей является их высокая чувствительность к чистоте воды и неустойчивость к высокому давлению теплоносителя. Несколько более выносливы в этом плане биметаллические устройства. Медные радиаторы – самые долговечные и наиболее эффективные в плане обогрева, но в то же время и самые дорогие.

Что же касается пластиковых радиаторов – это наиболее экономичный вариант, они имеют легкий вес и просты в установке, но их нельзя подвергать нагреву выше 80 °C.

Изучив особенности различных типов батарей перед тем, как установить радиатор отопления своими руками, можно сделать выбор в пользу той или иной разновидности. Немало здесь может зависеть также от внутреннего интерьера помещения, бюджетных возможностей хозяев жилища и прочих факторов.

Необходимые элементы для монтажа своими руками

Далее, перед установкой радиаторов отопления в частном доме или квартире, следует подготовить все необходимые для монтажа детали, инструменты и материалы.

Помимо непосредственно самой батареи для обогрева, при монтаже радиаторов отопления своими руками предусматривается установка следующих важных элементов:

  • Кран Маевского. Это небольшое приспособление, монтируемое на свободный верхний выход (коллектор) батареи. Его функция состоит в автоматическом выведении воздуха, который может образовываться в системе. Наличие такого устройства является обязательным при монтаже алюминиевых или биметаллических радиаторов, если же речь идет об установке батарей отопления из чугуна, то здесь кран Маевского на батарею не ставится – вместо него устройство для автоматического выведения воздуха монтируется в более высокой точке системы.
  • Автоматический воздухоотводчик – может выполнять ту же функцию, что и кран Маевского. Для установки на радиаторы используется редко. Изготавливается в никелированном или латунном корпусе. Нередко применяется для выведения воздуха наружу на других участках отопительной системы, как в вышеописанном случае с установкой чугунных батарей.
  • Заглушка. Радиаторные батареи с боковым подключением имеют четыре выхода, три из которых занимают входной и выходной трубопроводы и устройство для автоматического спуска воздуха. На четвертый выход как раз и ставится заглушка, которая обычно окрашивается белой эмалью и хорошо соответствует внешнему виду отопительного прибора.
  • Шаровые или запорные краны. Их ставится два: на входе и на выходе радиатора. Основная функция таких кранов состоит в том, что если в радиаторе возникнут неполадки, его можно отсечь от остальной системы отопления, которая может продолжать функционировать дальше. Шаровые краны дешевле по цене, но менее функциональны. Предпочтительно при установке батареи отопления своими руками воспользоваться запорными кранами, поскольку они дополнительно дают возможность регулировать поток теплоносителя, а значит, и степень обогрева в помещении.
  • Крюки, кронштейны и пластиковые дюбели. Это крепежные приспособления, служащие для подвешивания отопительных радиаторов и их крепления к стенам. Подробно о том, как правильно повесить радиатор отопления и какие моменты нужно учитывать при этом, сказано ниже.
  • Льняная подмотка либо фум лента, а также сантехническая паста. Эти материалы нужны для обеспечения герметичности соединяемых участков.

Инструменты

Набор инструментов для монтажа батарей отопления своими руками невелик и включает следующее:

  • дрель и сверла для нее;
  • уровень;
  • инструменты для сочленения между собой труб и фитингов (их перечень зависит от разновидности трубных изделий).

Выбор места для установки отопительных радиаторов

Говоря о том, как правильно установить радиатор отопления в квартире, следует отметить, что оптимальным местом для установки традиционно считается пространство под окнами.

Такое расположение создает теплый заслон на пути холодных воздушных масс, проникающих в помещение со стороны окна.

Желательно, чтобы ширина теплового радиатора составляла как минимум три четверти от ширины оконного проема – это предотвратит потение стекол при обогреве жилища.

Оптимальное расстояние между отопительным прибором и полом составляет 8-12 сантиметров, между радиатором и подоконником – 10-12 сантиметров. Промежуток между задней поверхностью батареи и стеной должен быть в 3-5 сантиметров.

Соблюдение указанных рекомендаций по установке радиаторов отопления своими руками обуславливает эффективную циркуляцию теплых воздушных масс в помещении и его оптимальный прогрев.

Подвешивание радиатора и его фиксация к стене

Далее следует разобраться в том, как повесить радиатор отопления и как закрепить его к стенам. Сам по себе указанный процесс несложен, но еще до того, как повесить батарею, стоит позаботиться о том, чтобы стеновая поверхность позади нее была ровной.

Далее на стене, на 10-12 сантиметров ниже подоконника, прочерчивается горизонтальная линия, служащая ориентиром расположения для верхнего края радиатора. После этого, в соответствии с намеченным положением отопительного устройства, производится установка крепежных приспособлений.

Расположение радиатора должно быть строго горизонтальным для отопительных систем с принудительной (насосной) циркуляцией теплоносителя. Если же система работает посредством естественной циркуляции, тогда для батареи предусматривается минимальный уклон – примерно в 1-1,5°. Причина проста – по окончании отопительного сезона эксплуатация радиатора прекращается и производится слив воды. При этом очень важно, чтобы сливание было полным, а батарея впоследствии оставалась сухой.

Установка чугунных радиаторов отопления

Если же уклон будет превышать рекомендованное значение в 1-1,5°, тогда возникающие в процессе эксплуатации застои будут мешать нормальной работе устройства. Все эти нюансы следует предусмотреть и учесть до того, как повесить батарею отопления и обустраивать систему обогрева в жилище.

Для установки крюков в стене просверливаются отверстия, в которые монтируются пластиковые дюбели. Далее крюки вкручиваются в них настолько, чтобы обеспечить расстояние в 3-5 сантиметров между радиатором и стеной. В типичном случае отопительное устройство подвешивается так, чтобы крюки находились между секциями.

В случае использования для фиксации батареи кронштейнов процесс их установки немного отличается от вышеописанного. До того, как вешать радиатор отопления, следует приложить его к стене и отметить места для крепежей. Далее в этих местах высверливаются отверстия. В них монтируются пластиковые дюбели для винтов, посредством которых и прикручиваются крепежные кронштейны.

Еще один важный момент касательно того, как вешать батареи отопления на стену. Хотя наряду с верхними устанавливаются и нижние крепежи, однако их роль скорее вспомогательная – они служат в основном для более надежной фиксации радиатора в заданном положении, в том числе в процессе монтажа. Уровень их установки должен быть на 1-1,5 сантиметра ниже нижнего коллектора. Большая же часть весовой нагрузки радиатора падает на верхние крепежи.

Конечно, толщина и прочность крепежных приспособлений должны быть тем больше, чем тяжелее отопительное устройство. Например, если стоит вопрос о том, как повесить алюминиевый радиатор – можно обойтись крюками не очень большой толщины. Если же к стене подвешивается тяжелая чугунная батарея – кронштейны и крюки должны быть значительно толще и прочнее.

Крепление радиатора к полу — как правильно установить

Стеновые сооружения квартир не всегда способны надежно выдерживать нагрузку от батареи на протяжении длительного времени. Если отопительное устройство обладает большой массой, либо стены имеют облегченную конструкцию, тогда необходима дополнительная напольная фиксация. Она осуществляется посредством ножек, которые иногда входят в комплект устройства, либо специальных кронштейнов, которые крепятся к полу с помощью гвоздей или дюбелей.

Крепление к полу рекомендуется даже для относительно легких алюминиевых и биметаллических радиаторов; что же касается более тяжелых чугунных, стальных или медных батарей, то для них она является обязательной.

Подключение к трубопроводам

Заключительным этапом при установке батарей отопления в квартире своими руками является подключение к системе трубопроводов. Оно может осуществляться боковым либо нижним способом, в зависимости от того, как предусмотрено производителем отопительного устройства.

В свою очередь, боковое подключение радиатора к трубам может осуществляться в нескольких вариантах:

  • Односторонний способ. Может быть однотрубным (чаще всего) или двухтрубным. Помимо самих труб, для их подсоединения к радиатору потребуются два шаровых или запорных крана, два тройника и два сгона. При однотрубном способе подключения обязательной является установка байпаса, позволяющего отключать батарею без остановки системы в целом. Резьбовые соединения должны быть уплотнены лентой фум либо льняной подмоткой, поверх которой наносится сантехническая паста. При наличии технических возможностей байпас можно соединить с трубами посредством сварки.
  • Диагональное подключение. Такой вариант оптимален, поскольку обеспечивает максимальную теплоотдачу. С одной стороны радиатора, в верхней его части, осуществляется подача теплоносителя, а в нижней части с противоположной стороны – его обратный выход. Возможен и такой вариант, когда теплоноситель подается снизу, а выходит сверху. Диагональное подключение тоже может быть однотрубным или двухтрубным, и опять же при однотрубном способе необходима установка байпаса.
  • Седельное подключение. Этот способ наиболее удобный в осуществлении, и внешне самый малозаметный в жилом помещении. Как подача, так и обратный выход теплоносителя осуществляются в нижней части радиатора, но с разных сторон. Как и в предыдущих случаях, система может быть однотрубной или двухтрубной. При однотрубном седельном подключении предпочтительной является установка байпаса, однако возможен монтаж и без него. При отсутствии байпаса, если возникает необходимость в снятии радиатора, между подающим и обратным кранами ставится временная трубная перемычка. Читайте также: «Монтаж и установка батарей отопления в частном доме – от выбора до пошагового руководства по устройству».

Конечно, схема подключения и все прочие нюансы касательно того, как поставить радиатор отопления в квартире, должны быть тщательно продуманы заранее, до начала монтажных работ. Если все было проделано правильно, тогда результат такой работы – комфортный температурный микроклимат в жилище, позволяющий без особых проблем пережить суровый и холодный зимний сезон.

Крепление батарей отопления к стене

Крепление батарей отопления к поверхности стены – процесс не трудоемкий, но имеющий свои особенности и тонкости. Монтаж батарей отопления к стенам является одним из важных этапов работ по организации отопительной системы. Правила фиксации радиаторов, в первую очередь, зависят от материала, из которого они изготовлены. Чтобы сделать это надежно, следует знать о разновидностях данных элементов отопительной системы, вариантах крепежа и учитывать другие тонкости рабочего процесса. Тогда крепление к стене батарей отопления не вызовет у вас трудностей.

Разновидности и особенности батарей

  • Радиаторы чугунные отличаются толстыми стенками и стойкостью к коррозии. Они долго держат тепло и имеют долгий эксплуатационный срок. Однако именно большой вес этих изделий заставляет делать для них максимально прочные крепления и поддерживающие подставки.

  • Стальные батареи имеют легкий вес, что делает их монтаж совершенно не трудным. Но они недолговечны и быстро теряют тепло.

  • Привлекательны на внешний вид алюминиевые изделия для системы отопления, крепление которых также несложно благодаря легкому весу.

  • Самыми универсальными считаются биметаллические радиаторы, сочетающие в себе свойства стальных и алюминиевых конструкций. Монтаж их также не трудоемок.

Крепления для разных видов батарей

Чтобы прикрепить к стене тяжелые отопительные приборы, следует выбирать массивные держатели, способные долгие годы без труда удерживать большой вес. Для таких изделий используют более толстый, основательный металл, чаще всего, маркированный как «усиленный». В продаже для этого имеются кронштейны и крюки, поставляющиеся вместе с дюбелями. После сверления отверстия в стене достаточно вставить дюбель и вкрутить в него крюк.



Зачастую для чугунных батарей применяются ножки, которые могут регулироваться по высоте.  Для того чтобы повесить их на стену из бетона или кирпича, можно использовать стандартные дюбели, но вот в случае гипсокартонных или деревянных стен, будет необходимо предусмотреть дополнительное напольное основание. В этом случае, ножки будут весьма кстати.

Для крепления к стене биметаллических, алюминиевых и стальных радиаторов применяются аналогичные кронштейны, только из более тонкого металла. Удобны в этом случае угловые крепежи, считающиеся универсальными и оснащенные выемками под коллектор. Такие детали могут фиксироваться и справа и слева. Однако для батарей отопления данных видов существуют и специальные стойки,  позволяющие устанавливать их на полу.

Основные тонкости работы

Тип системы отопления играет немаловажную роль во всей работе. При однотрубном отоплении будет необходим байпас, позволяющий при необходимости отключать отдельные участки отопительной системы. Для работы по крепежу радиаторов потребуется подготовить все необходимые инструменты и материалы:

  • заглушки и пробки;
  • дюбели;
  • краны и кронштейны;
  • строительный уровень и перфоратор.

Во время крепления радиаторов к стене следует придерживаться некоторых правил, позволяющих сделать работу максимально качественно. В первую очередь необходимо соблюдать следующие размеры:

  • Обязательно следует учитывать расстояние конструкции от рядом располагающихся поверхностей. Так, пространство от пола до радиатора должно оставаться не менее десяти сантиметров. Примерно такое же расстояние должно выдерживаться от батарей до подоконника для равномерного распределения воздуха.

  • Расстояние от радиаторов до стен необходимо выдерживать в пределах трех сантиметров.

Кроме этого следует учитывать и другие нюансы, позволяющие правильно выполнить крепление элементов отопительной системы:

  • Квадратура помещения. От этого параметра зависит количество секций отопительного прибора, что играет немаловажную роль при осуществлении крепления.
  • Число кронштейнов должно быть выбрано с запасом. Желательно использовать минимум три кронштейна: два сверху и один снизу. Но лучше всего использовать четыре, по два снизу и сверху. Если размер батареи превышает 10 секций, то рекомендуется увеличить количество кронштейнов до шести.

Порядок действий при креплении батарей к стене

  • После проведения всех необходимых расчетов и закупки материалов можно приступать к фиксации приборов отопления. Поверхность стены перед креплением следует подготовить – заштукатурить или наклеить обои.
  • Выполняется разметка места под крюки или кронштейны. С помощью строительного уровня и линейки тщательно выполняются все замеры, и только потом осуществляется сверление.

  • В проделанные отверстия вставляются дюбеля и вкручиваются крепления.
  • Навесив батарею, необходимо проверить правильность ее фиксации и удостовериться в отсутствии люфта. После примерки батарей будет ясно – правильно ли сделана работа. Если радиатор сел плотно, обездвижено и его вес распределен по крепежным деталям, то можно сделать вывод, что все сделано технологически правильно. Исключить возможность перекосов радиатора поможет горизонтальный уровень и прокладки нужной толщины, которые устанавливаются там, где они соприкасаются с кронштейнами.

  • Только после этого следует приступать к соединению радиаторов с другими элементами отопительной системы.

Проблемы недостаточного крепления батарей к стене

Правильное и надежное крепление отопительных приборов к стене является гарантией спокойствия и благополучия жильцов квартиры. Недостаточная фиксация батарей, особенно вкупе с нижеследующими факторами, может привести к деформации изделия или разгерметизации швов, что вызовет протечки. Именно поэтому очень важно выполнить их монтаж правильно и надежно.

Итак, факторы, которые усугубляют ненадлежащее крепление батарей:

  • механические повреждения приборов во время эксплуатационного срока;
  • перекосы радиаторов отопления при заполнении их водой.

Кронштейн для радиаторов: правила крепления чугунных,

Если вы хотя бы раз сталкивались с процессом установки отдельных элементов систем отопления, то точно понимаете, каким он нелегким не редкость. И тут принципиально важно не только учесть все особенности подключения теплоносителей и выдержать определенный угол для трубопровода, но и обратить особенное внимание на этап крепления радиатора. Как раз о нем мы и поболтаем с вами в нашей статье.

Специализированный крепеж используется для более практичной и надежной установки радиаторов

Правила крепления для всех видов батарей

Правила установки для радиаторов любых конструкций неспециализированные и от их соблюдения зависит уровень качества исполнения основной задачи прибора - теплоотдача. Как заведено, трубы и отопительные приборы для транспортировки теплоносителя (тёплой воды) находятся на протяжении стенку помещений. Что касается частных домов, то рекомендуется располагать все источники тепла около входных дверей, оконных проемов, балконов.

Наиболее действенным считается монтаж батарей отопления под оконными проемами, так тепловой поток от них преграждает проникновение холодного воздуха от остекления.

С целью достижения большой теплоотдачи от радиатора, его направляться устанавливать на определенном расстоянии:

Данная модель предназначена для фиксации на стене трубчатых радиаторов отопления
  • От пола около 100-150 мм;
  • От стенки 40-50 мм;
  • До подоконника не меньше 90-120 мм.

Дальше инструкция по крепежу радиаторов разнится в зависимости от их:

  • Конструкции;
  • Массивности;
  • Габаритов (количества секций).

Существует два вида крепежа:

  • Настенный;
  • Напольный.

Крепление чугунных радиаторов

Самые массивные из всех отопительных устройств чугунные изделия требуют особенного внимания при закреплении на стене. Исходя из этого, крепежные элементы для аналогичных батарей должны быть весьма крепкими, дабы продолжительное время удерживать громоздкую конструкцию.

Готовые изделия для того чтобы замысла имеют в маркировке слово «усиленные», так как производятся из толстостенного металла. Они смогут быть окрашены в заводских условиях в большинстве случаев в белый цвет. Но при жажде купить цветные отопительные устройства, возможно заказать окраску радиаторов и креплений в одной цветовой гамме.

Небольшие, на первый взгляд, крюки для чугунных изделий крепятся к стене с помощью стальных анкеров

Обратите внимание! Подбирая кронштейн для чугунного радиатора , обратите внимание на его длину. Она обязана соответствовать габаритам прибора с учетом рекомендуемого отступа от стенки.

Не считая кронштейнов для чугунных батарей выпускаются крюки, изготовленные из загнутых железных стержней грома

виды настенных и напольных кронштейнов для батарей, подставки, стойки, держатели

Содержание:

В процессе эксплуатации отопительных радиаторов в квартирах и частных домах они рано или поздно выходят из строя и нуждаются в замене. Те хозяева, которые не ограничены в средствах, как правило, предпочитают поручить все работы профессиональным строителям. Однако подобрать крепление для радиаторов отопления и провести их установку можно самостоятельно. О том, какими бывают крепления для батарей и какова последовательность монтажных работ, расскажем далее в статье.

Требования СНиПа

Любые строительные работы, в том числе и установка отопительных радиаторов, выполняется в соответствии с определенными правилами и нормами. Технический паспорт каждого отопительного прибора содержит подробную информацию относительно типа крепления для батарей. Тем не менее, не лишним будет ознакомиться с требованиями, указанными в СНиП 3.05.01-85.


Приведем основные нормативы:

  • Расположение отопительного прибора считается оптимальным, если его центральная точка находится как можно ближе или полностью совпадает с центральной вертикальной осью окна. Допускается отклонение в ту или иную сторону не более 20 мм.
  • Ширина отопительного прибора должна составлять порядка 50-75 % величины окна. Данная норма не является строго обязательной и носит, скорее, рекомендательный характер. Дело в том, что надежность крепления для батарей радиаторов отопления не зависит от их размера – он повлияет только на величину теплоотдачи.
  • Отступ от радиатора до напольного покрытия должен составлять не менее 60 мм – это требование пожарной безопасности.
  • Между отопительным радиатором и стеной обязательно должен быть зазор как минимум в 25 мм, а еще лучше – 30-50 мм.
  • Между подоконником и батареей также должен быть зазор – не менее 50 мм.
  • Важно правильно подобрать количество точек опоры, то есть настенных креплений для радиаторов отопления. Для радиатора на 6-8 секций понадобится два верхних и один нижний держатель. На каждые последующие 5-7 секций необходимо будет добавить еще по одному держателю сверху и снизу.
  • Таким же образом подбирают количество напольных стоек для радиаторов. Батарея на 6-8 зубков устанавливается на две точки опоры, а при добавлении каждых последующих 5-7 секций устанавливают еще по одному креплению.
  • Количество ячеек отопительного радиатора не должна быть слишком большим. Если система работает в условиях с естественной циркуляцией воды, например в частном доме, там можно устанавливать не более 12 зубков подряд. Если речь идет о многоэтажных домах, в которых теплоноситель циркулирует под постоянным давлением, допускается установка радиатора с общим количеством секций до 24 штук.


Обратите внимание, что для снижения теплопотерь в результате бессмысленного прогрева внешней стены, рекомендуется размещать за радиатором теплоизолирующий фольгированный материал. Он перенаправит тепловые волны внутрь помещения.

Радиаторные кронштейны

В настоящее время в продаже можно встретить самые разнообразные виды кронштейнов для крепления отопительных батарей. Различие между ними состоит не только во внешнем виде, массе и степени теплоотдачи, но и в том, что каждый вариант предназначен для конкретного вида радиаторов.

Крепежи для чугунных батарей

Довольно популярные в настоящее время чугунные радиаторы отличаются большим весом, поэтому подставка под чугунную батарею должна быть достаточно надежной, чтобы выдержать такую нагрузку. Как правило, для чугунных радиаторов используются металлические штыри, изогнутые по форме секции.

Технология монтажа в данном случае достаточно проста. Сначала в кирпиче высверливают отверстие нужного диаметра, затем в него вставляют дюбель и завинчивают крепежный штырь. Если необходимо закрепить кронштейн в железобетонной стене, технология будет несколько отличаться.


Поскольку в плите из железобетона достаточно сложно сделать отверстие большой глубины, крепежный штырь фиксируют на небольшой металлической пластине. Она крепится к плите в четырех точках, но на меньшей глубине. Надежность такого крепления в обоих вариантах примерно одинакова.

Подставка под чугунный радиатор иногда представляет собой монтажную планку с двумя точками опоры. Такой крепежный элемент фиксируется на стене таким образом, чтобы на верхний и нижний кронштейн приходился примерно одинаковый вес радиатора. В продаже можно встретить планки с кронштейнами, зафиксированными на определенном расстоянии, а также с регулируемыми элементами.

Довольно часто для чугунных батарей применяют напольные крепежные стойки. Так же, как и вертикальные планки, стойки бывают монолитными и регулируемыми.


Обратите внимание, что закрепить батарею на стойке можно двумя способами. Стандартный вариант – это крепление с помощью металлической скобы. В некоторых моделях для крепления применяется гибкая цепь из нескольких звеньев.

Стоит отметить, что маркировка на креплениях для чугунных радиаторов указывает, что они усилены. Эту информацию необходимо учитывать при выборе крепежных кронштейнов.

Крепления для стальных радиаторов

Стальные батареи выпускаются в нескольких вариантах конфигурации – они могут быть трубчатыми или панельными. В связи с этим, держатель для радиатора отопления нужно подбирать индивидуально, исходя из типа фиксации.

Для крепления на стену панельных отопительных батарей производятся специальные кронштейны, которые выглядят как металлические уголки. Одно крыло настенного кронштейна для радиатора отопления закрепляется на стене при помощи анкеров, а другое – оборудовано особыми крючками для навешивания батареи. На самом радиаторе панельного типа предусмотрены скобы, которыми он крепится на крюках.


Некоторые модели стальных панельных радиаторов не содержат крепежных скоб, поэтому их монтаж производится на вертикальных планках с фиксаторами. Поскольку вес у таких батарей невелик, данный тип крепления вполне приемлем.

Трубчатые стальные радиаторы крепятся немного по-другому. Благодаря малой массе конструкции, для ее фиксации достаточно всего 2 верхних опор. В нижней части радиатора устанавливают пластиковые клипсы, которые упирают в стену, чтобы удерживать батарею в вертикальном положении.

Фиксация биметаллических и алюминиевых батарей

Если говорить о массе биметаллических и алюминиевых радиаторов, то по данному параметру они практически идентичны. Следовательно, кронштейн для биметаллического радиатора с успехом может быть использован для крепления алюминиевой батареи.


Крепежный элемент данного типа практически не отличается от подставки под батарею отопления из чугуна. Единственная разница состоит лишь в меньшей несущей способности. Как правило, такие фиксаторы представляют собой универсальные уголки, одна сторона которых закреплена на стене, а другая – содержит углубления с обеих сторон. Такая конфигурация позволяет монтировать подобные крепежи в любом направлении.

Примечательно, что биметаллические и алюминиевые батареи изначально не предусматривают возможность напольного монтажа. Тем не менее, крепление радиаторов к таким поверхностям, как стекло, гипсокартон или сэндвич панели, невозможно. В таком случае используется напольный кронштейн для алюминиевых радиаторов, аналогичный стойкам для чугунных батарей.

Технология работы

Хозяева частных домов могут производить замену радиаторов в любое удобное для них время. Для этого достаточно лишь отключить котел и слить воду из отопительного контура. А вот в квартире многоэтажного дома замену радиатора придется предварительно согласовывать с обслуживающей коммунальной организацией.

Если все монтажные работы будут проводиться летом, когда отопление отключено, затруднений будет меньше. Однако все равно придется уточнить, спускали ли воду из системы или нет.


Обратите внимание, что многие опытные слесари советуют производить замену радиаторов как раз в условиях работающего центрального отопления. Делается это потому, что при подаче теплоносителя в контур под давлением можно сразу проверить работоспособность радиатора – если монтаж был выполнен некорректно, возникнут течи.

От того, насколько качественно будет выполнено крепление радиаторов к полу или к стене, будет зависеть эффективность их работы. Крепежные элементы должны быть установлены абсолютно ровно, поскольку в случае перекоса могут возникнуть проблемы при подключении системы.

Используя подручные средства – карандаш, уровень, отвес и рулетку – выполняют первоначальную разметку. Отмечают центральную ось окна, которая должна совпадать с серединой радиатора. Через эту точку проводят горизонтальную линию, по которой будут крепиться верхние опоры.


В тех случаях, когда нижний опорный элемент только один, он монтируется на центральной оси. Если же их несколько, параллельно верхней линии проводится еще одна горизонталь. После разметки приступают к сверлению отверстий и монтажу кронштейнов.

Итоги

Каждый тип отопительных радиаторов предполагает использование специальных креплений. В некоторых случаях они поставляются в комплекте с батареей. Однако зачастую они сложны в монтаже и не отличаются высоким качеством. Поэтому рекомендуется убедиться в надежности креплений и, в случае необходимости, приобрести теперь современные и качественные изделия отдельно, даже если они дороже.


Крепеж чугунных батарей своими руками. Крепеж для радиаторов: чугунных, секционных, панельных

В большинстве случаев фиксация радиаторов отопления производится непосредственно к боковой поверхности, однако существует и другой вариант, если коммуникации проложены под полом или же материал стен не способен выдержать нагрузку. Таким способом можно монтировать как чугунные, так и алюминиевые приборы. В данном обзоре мы рассмотрим этот вариант установки, а также его особенности.

На фото — элементы системы отопления закреплены снизу.

Основные преимущества крепежей

Деталь для фиксации радиаторов представляет собой вилку с круглой подставкой, которая удерживается посредством шурупов. При инсталляции можно выполнять регулировку по высоте.

Ниже рассматриваются наиболее важные достоинства напольного крепления отопительных приборов:

  • Возможность использования при условии, что стены сделаны из не очень прочных материалов вроде гипсокартона и МДФ.
  • Установка приборов отопления может быть осуществлена практически в любом месте, независимо от расположения несущих конструкций.
  • С точки зрения дизайнерских решений открываются широкие возможности, так как радиаторы при таком креплении смотрятся оригинально и эстетично.
  • Процесс инсталляции проводится в короткие сроки, что в первую очередь объясняется простотой конструкции крепежного элемента.
  • Цена готовых кронштейнов невысока, поэтому сильно тратиться не приходится.


Дополнение!
Напольное крепление для радиаторов отопления отличается надежностью, поэтому может смело использоваться в непосредственной близости от стеклянных витражей и стен.

Требования к кронштейнам

Используемые детали для фиксации должны отвечать определенным требованиям, в противном случае гарантировать устойчивость прибора на протяжении длительного времени нельзя.

Основные пункты, которые следует учитывать в первую очередь, приведены ниже:

  • Устойчивость обеспечивается благодаря правильно подобранной площади основания и надежности удерживающего элемента.
  • Регулировка должна осуществляться непосредственно по высоте посредством специальной ножки.
  • Люфт на стыках вертикальных и опорных частей крепежной детали требуется сводить к минимуму.
  • Материал для рабочего модуля должен быть прочным, так как в процессе эксплуатации на него будет оказываться существенная нагрузка.


Установочный процесс

Работы по инсталляции радиаторов отопления таким способом могут быть осуществлены своими руками. Особых отличий, если сравнивать с традиционным монтажом, практически нет. Разница лишь заключается в том, что крепежные элементы фиксируются не к стене, а к нижней плоскости.

Необходимые инструменты

  • Шуруповерт потребуется для закручивания саморезов, с помощью которых фиксируется деталь.
  • Простой карандаш будет нужен для нанесения разметки в местах установки крепежных элементов.
  • Рулетка понадобится для измерений, ведь придется определять расстояние между кронштейнами.
  • Электрическая дрель необходима для просверливания отверстий, если установка производится на бетонный пол.
  • С помощью молотка будут забиваться дюбели, которые используются для удержания саморезов.


Последовательность действий

Устанавливая напольное крепление для чугунных радиаторов отопления или алюминиевых аналогов, необходимо правильно подбирать кронштейн.

В первом случае приборы будут весить гораздо больше, а значит, для их удержания потребуются более прочные детали.

  1. На начальной стадии осуществляется разметка . При помощи рулетки измеряется расстояние между элементами. Простым карандашом отмечаются места инсталляции.
  2. При помощи электрической дрели подготавливаются отверстия, после чего в них молотком забиваются дюбели . При установке следует соблюдать аккуратность, чтобы не сломать вспомогательные крепежи.
  3. С использованием шуруповерта держатели надежно прикручиваются . Обычно фиксация каждого кронштейна осуществляется двумя или тремя саморезами. Их нужно хорошо затянуть.
  4. На зафиксированные детали навешиваются отопительные приборы . Гайки на держателях хорошо закручиваются. На последнем этапе просто подсоединяются .


Внимание!
Если в качестве основного держателя используется модель с металлической цепью, то при закручивать гайку приходится только с одной стороны.

  • Если рядом с отопительным прибором располагается окно, то необходимо отступить от его нижней части 5-10 см, чтобы обеспечить нормальную циркуляцию воздушных потоков.
  • Между боковой поверхностью и самим радиатором рекомендуется оставлять не менее 2-5 см. При таком расположении прибор будет лучше отдавать тепло помещению.
  • С нижней стороны обязательно оставляется расстояние в пределах 8-12 см, тогда удастся добиться положительного эффекта в плане тепловой отдачи. При размещении вплотную ухудшается циркуляция воздуха.
  • Для радиаторов с большим количеством секций может потребоваться установка нескольких кронштейнов, чтобы распределить вес. Однако многое на самом деле зависит от размеров самого приспособления.
  • При использовании двухтрубной отопительной системы с циркуляционным насосом приборы желательно располагать в горизонтальном положении, чтобы не нарушать эстетические параметры помещения.
  • Если радиаторы будут находиться в непосредственной близости от стен, то следует заранее произвести отделку поверхности. После установки осуществлять работы не совсем удобно.
  • Проводить работы без нанесения предварительной разметки не рекомендуется, так как можно ошибиться с расположением кронштейна. В этом случае придется выполнять дополнительные действия по демонтажу приспособлений.
  • При необходимости можно установить дополнительные крепежи даже на легкие стены, ведь основной упор будет приходиться на пол. Это актуально при наличии настила из старых досок.
  • Можно использовать облегченное напольное крепление для алюминиевых радиаторов в виде угловых пластин. Для приборов, сделанных из тяжелых материалов, они не подойдут.

В качестве заключения

Инструкция была представлена для начинающих мастеров, которые хотят разобраться в монтаже радиаторов отопления посредством напольных кронштейнов, позволяющих осуществить довольно качественную фиксацию.

Этот вариант применяется редко, но может иногда оказаться единственно правильным решением. Что касается видео в этой статье, то с его помощью удастся лучше понять рассматриваемую тему.

Кронштейны для радиатора - один из вариантов крепежа при монтаже отопительной системы. Крепежные элементы позволяют добиваться надежной и безопасной установки отдельны

последовательность монтажа, схемы подключения, крепление к стене

Выбор отопительных устройств из чугуна при наличии на рынке аналогов из стали, алюминия или биметалла – это не дань традиции, а продуманное и взвешенное решение. Установка чугунных батарей современного образца дает возможность получить все преимущества, которыми обладает этот металл при меньшем весе конструкции и большем уровне теплоотдачи.

Преимущества чугунных батарей

Почему-то, когда требуется заменить старые чугунные радиаторы, большинство потребителей ищут альтернативу из других видов металла. Это происходит по простой причине, что они не знают, как выглядят современные образцы батарей из чугуна. У них не только ровная красивая поверхность, которая стильно смотрится практически в любом интерьере, но и новые технические параметры, которые значительно лучше советских аналогов.

Установка чугунных радиаторов отопления нового поколения позволяет сэкономить средства, как на изделиях, так и их подключении. Их не придется подгонять под существующую систему обогрева и докупать дополнительные переходники. При всем этом, они обладают рядом преимуществ перед старыми чугунными батареями:

  • Вес новых моделей стал в два раза меньше. Если раньше секция радиатора весила порядка 8 кг, то теперь 3.5-4 кг.
  • Так как их внешняя поверхность перестала быть «ребристой», а приобрела гладкую ровную поверхность, то теплоотдача новых устройств стала выше. В старых моделях она составляла 110 Вт, а в новых – порядка 130-140 Вт.
  • Устойчивость к качеству теплоносителя у них осталась прежней, а так как каналы достаточно широкие, то чистить их придется намного реже, чем те же биметаллические или алюминиевые секции.
  • Зная, как правильно подключить чугунную батарею, можно забыть на ближайшие 20-30 лет о холоде в квартире. Именно такой срок гарантии дают производители на свою продукцию, хотя средний показатель эксплуатации составляет 50-60 лет.
  • Рабочее давление в новых чугунных радиаторах по-прежнему 9-12 атмосфер (рабочее) при испытательных 15-ти атмосферах. Они идеально подходят для многоквартирных домов не выше 6 этажей.

При всех своих новых плюсах, этим устройствам свойственны те же минусы, что и у старых «гармошек». Прежде всего, это их хрупкость. Их нельзя ударять, а тем более ронять, но подключение чугунных радиаторов отопления нового поколения позволяет произвести это если не единолично, то по крайней меры без бригады строителей. Со старыми образцами так не получалось, учитывая, что вес одной секции был 7-8 кг, а в батарее их могло быть 12 и более.

Так как цена новых чугунных конструкций невелика, показатели теплоотдачи выше, а вид более стильный, то следует обратить внимание именно на них, тем более что их устаревшие аналоги славно служили людям десятилетиями.

Соблюдением норм при монтаже

Даже зная, как установить чугунную батарею, следует помнить, почему нужно придерживаться норм, утвержденных СНиП. Может, кто-то посчитает это необязательным, и будет неправ, так как любые отклонения от параметров – это не просто нарушение правил безопасности, но и снижение эффективности работы самой системы.

К общим правилам установки радиаторов относятся:

  • Положение устройства относительно вертикальной оси окна. Середина батареи должна совпадать с ней. Допустимое отклонение не должно превышать 2 см.
  • Батарея должна иметь такое количество секций, чтобы в собранном виде занимать 75% ширины оконного проема.
  • В СНиП указано, как закрепить чугунную батарею к стене. Так расстояние между ней и полом по нормам составляет 60 мм, под подоконником 50 мм, а от стены – 25 мм.

Так как расстояние между радиатором и стеной такое маленькое, то перед тем, как подключить чугунные батареи, стоит закрепить на ней теплоотражающую пленку или металлическую пластину. Подобная легкая процедура значительно увеличит теплоотдачу радиатора, так как тепло будет уходить не в стену, а отражаться в помещение.

Когда место выбрано и все расчеты сделаны, можно начинать монтаж чугунных радиаторов отопления своими руками. Для этого потребуется инструменты и необходимые крепежные детали.

Способы крепления и количество элементов

Крепление чугунных радиаторов к стене – это первый этап действий по монтажу, от качества которого зависит дальнейшее подключение и качество работы всей системы. Хотя новые образцы батарей из чугуна имеют вес вдвое меньше своих старых аналогов, слабые кронштейны или неправильное крепление могут со временем стать причиной серьезной аварии. Поэтому следует очень внимательно выполнить эту часть работ, применив один из двух способов установки:

  1. Настенное крепление для чугунных батарей является самым распространенным. Как правило, их монтируют под окнами не потому, что так красивее или проще, а чтобы исключить запотевание стекол. Теплый воздух, поднимающийся от конструкции, создает своеобразную завесу, которая не пускает холодные потоки, исходящие от окна в помещение. Основные виды крепежных деталей при этом способе крепления, это:
  • Кронштейны из чугуна, которые изготавливаются так же, как и радиаторы, путем литья.
  • Фиксаторы из стали, расположенные на полосе из того же металла.
  • Штыревые крепления стальные длиной до 30 см. Они подходят для особенно тяжелых конструкций.
  • Самыми удобными являются регулируемые фиксаторы из стали. Они позволяют подбирать оптимальное положение батарее и менять его при необходимости.

Если стена кирпичная или железобетонная, то проблем с креплением не будет. Достаточно сделать отверстия в местах, где будут висеть кронштейны, вставить туда дюбеля и закрепить все цементным раствором. А вот как повесить чугунную батарею на деревянную стену или из гипсокартона? Для этого потребуются напольные подставки, которые возьмут на себя большую часть веса конструкции.

  1. Напольное крепление применяется как раз в тех случаях, когда стена недостаточно надежна для того, чтобы долго держать на себе вес чугунного устройства. В этом случае специальные напольные кронштейны монтируются в пол, а настенные крепления нужны лишь для того, чтобы держать радиатор в необходимой вертикальной позиции.

Выбрав один из способов крепления, можно приступать непосредственно к установке батареи.

Последовательность подключения

Самый ответственный момент в установке батарей – это их подключение к отопительному контуру и последующая проверка. Чтобы все работы были проведены качественно, нужно соблюдать последовательность монтажа чугунного радиатора.

  • Предварительно отключается отопительный контур, прекращается подача теплоносителя в квартиру с последующим сливом его из труб при помощи циркуляционного насоса.
  • Батарея вешается на кронштейны с проверкой ее горизонтального и вертикального положения строительным уровнем.
  • Из устройства выкручиваются заглушки.
  • В том случае, если боковая схема подключения чугунных радиаторов отопления «внедряется» в однотрубный контур, то предварительно нужно установить и подключить байпас с вентилем. Если система двухтрубная, то применяются сгоны с кранами.

Перед тем, как устанавливать чугунные батареи, рекомендуется проверить качество сборки секций и отрегулировать каждый ниппель. После этого, секции сводятся воедино, а конструкция подвергается опрессовке, для проверки качества соединений. Если течи нет, то можно приступать непосредственно к подключению батареи к контуру.

  • На последнем этапе проводит установка крана Маевского на чугунные радиаторы.

После подключения всех отопительных элементов, производится пробная проверка качества работ. Она покажет, насколько надежно монтирована система. Для этого в нее под давлением запускается вода. Если нет ни течи, ни непонятных шумов и стуков, значит, все элементы контура подсоединены правильно.

Установка крана Маевского

Запорный кран должен располагаться либо непосредственно на батарее, либо на высшей точке трубы контура. Если монтаж проводится в действующей системе, то нужно подождать окончания сезона и слить всю воду из нее. В том случае, когда кран Маевского устанавливается на батарее, то его место – это верхнее отверстие, противоположное подающей трубе. Из него вынимается заглушка, а вместо нее ставится запорный кран.

Подобный монтаж проводится независимо от того, чугунные радиаторы с нижним подключением или верхним. Как правило, кран Маевского идет в комплекте с другими деталями, необходимыми для установки устройства. Если по какой-то причине его нет, следует подобрать такой, чтобы у чугунных батарей резьба совпала с диаметром резьбы запорного устройства.

Проводя подобную работу, необходимо заранее подготовить силиконовые или резиновые прокладки, которые обеспечат необходимую герметизацию конструкции.

Установка чугунных радиаторов отопления, особенно нового образца – это возможность за небольшие деньги улучшить качество обогрева жилья и обеспечить помещениям стильное украшение интерьера. Хотя весят они меньше старых моделей, самостоятельно монтировать их будет немного сложно, но при наличии еще одной пары рук с этой работой справится даже новичок.

свод норм и правил, кронштейны для установки, монтаж

Содержание статьи:

В магазинах можно увидеть большое разнообразие отопительных приборов, но наибольшим спросом на протяжении многих лет по-прежнему пользуются классические виды батарей, которые крепятся к стене

Правила и нормы установки

Материалы для крепления радиаторов подбираются в соответствии с весом изделий

Место установки батарей, как правило, выбирают около окна. Чтобы холодный воздух от стекол не распространялся по всей комнате, существуют нормы, при которых теплоотдача выполняется в полном объеме:

  • расстояние между стеной и радиатором от 3-х до 5-ти см;
  • высота от пола 8 или 12и см;
  • расстояние от подоконника 8-12 см.

Отопительный прибор должен занимать не меньше половины подоконника, это позволит обогреть большую площадь. В загородных домах дополнительно рекомендуется утеплять помещение с входной дверью.

Кронштейны для установки радиаторов

Большую роль играет крепление радиаторов отопления к стене. Кронштейны подбираются с учетом разновидности батареи. Существуют следующие виды радиаторов:

  • чугунные;
  • стальные;
  • алюминиевые;
  • биметаллические.

В помещениях с гипсокартонными стенами применяют напольные крепления

Крепление для чугунных радиаторов используют в виде мощных штырей и парных крюков, поскольку чугун – очень тяжелый металл. Для облегчения тяжести конструкции используют напольные стойки – это существенно снимает нагрузку на крюки. Количество держателей зависит от секций. На 7-10 отсеков используют 2 сверху и 1 внизу, на дополнительные 4-7 секций добавляют 1 кронштейн. К вопросу выбора крепления для чугунных батарей нужно подходить со всей ответственностью, в противном случае неизбежны аварийные ситуации.

Стальные батареи делятся на панельные и трубчатые. Панельные модификации на крюки-зацепы анкеруются в стену, как и чугунные модели. Благодаря небольшому весу, достаточно всего 2-3 крепления. Для трубчатых батарей используют кронштейны-навесы. Нижняя часть батареи фиксируется клипсами, что позволяет конструкции оставаться в вертикальном положении.

Крепление алюминиевых радиаторов к стене сходно с биметаллическими, происходит с помощью специальных кронштейнов. Если нет возможности монтировать батарею к стене (изготовлена из гипсокартона, стекла или другого хрупкого материала), можно воспользоваться напольными креплениями.

Монтаж радиаторов

Самая большая нагрузка на крепление возникает при установке чугунного радиатора

Монтаж батарей может провести даже начинающий слесарь, имея инструкцию и небольшие навыки. Наиболее оптимальное время для проведения работ – лето. Однако обычно ремонтные работы проводятся в момент их потребности. В первую очередь следует правильно и точно сделать разметку на месте установки радиатора. Если допустить ошибку в расчетах, будет нарушен процесс циркуляции жидкости в радиаторе.

Чтобы закрепить чугунную батарею к стене, в каменных сооружениях используют штыри, которые имеют резьбу на конце – ее ввинчивают в деревянный дюбель.

В монолитные стены монтируют штырь с пластиной на конце, которая сама фиксируется в 4-х точках в отверстии. Часто конструкции крепят на усиленные кронштейны, состоящие из планки и двух точек опоры. При вертикальном монтаже они дают возможность равномерно распределить вес радиатора по всей поверхности стены.

Стальные панельные батареи монтируют на зацепы или планки. Зацеп фиксируются к стене анкерами, при этом на другой стороне он имеет спецпазы для навешивания. Планки и фиксаторы из пластика существенно облегчают монтажные работы. Стоит прикрепить фиксатор к стене и вставить планку, из-за небольшого веса необходимости в поведении дополнительных мероприятий нет. Так же проводится и монтаж трубчатых батарей: вешается радиатор на двух кронштейнах, равномерно расположенных в точках опоры.

Крепление биметаллических радиаторов к стене проводится в соответствии с документом на агрегат. Чаще всего кронштейны крепят на дюбели и все это надежно фиксируют цементным раствором.

После проведения работ стоит убедиться, что отсутствует зазор между креплением и отверстием. Наклон радиатора не должен быть меньше 1 градуса и превышать 1,5.

Особенности крепления радиатора к стене

При креплении учитывается способ подключения радиаторов к отопительной системе

При креплении радиатора к стене в первую очередь, стоит учесть расположение предметов вокруг батареи, чтобы не было повреждений.

Нужно использовать сверла одного размера с дюбелем. Крепления стоит брать с запасом во избежание непредвиденных ситуаций. Заранее учитывается способ подключения к системе:

  • односторонний;
  • диагональный;
  • седельный;
  • нижний.

Если используется одностороннее подключение, радиатор с большим количеством секций не устанавливают, так как все сегменты заполняться не смогут. Это отрицательно сказывается на показателях теплоотдачи и существенно сокращает эксплуатационный срок. На радиаторе более 10 секций используют перекрестное подключение для заполнения всех секций.

При нижнем подключении стоит использовать напольные кронштейны. Количество секций нужно брать с расчетом квадратуры. В маленьком помещении не стоит монтировать большой радиатор. Но если в комнате больше одного окна,следует установить батареи под каждым из них.

Чтобы не повредить защитное покрытие на радиаторе, не рекомендуется снимать защитную пленку до окончания строительных работ. После установки важно обратить внимание, чтобы клапан для спуска воздуха находился вверху.

Кронштейн для радиатора из стали, чугуна, биметалла и алюминия: как повесить

Содержание статьи:

Для качественной эксплуатации радиатора нужно правильно выбрать кронштейны. Крепежных элементов существует множество. Все они различаются по типу конструкции, способу монтажа, а также функциональности. Некоторые изготовлены специально под конкретную конструкцию.

Виды крепления батарей

Настенный кронштейн для чугунного радиатора

Конструкции для фиксации отопительных секций принято разделять на два типа. Каждый из них выполняет свою функцию и используется в индивидуальных условиях.

Настенные крепления для радиаторов отопления считаются достаточно надежными, при условии нормальной крепости перегородки. В список подобных фиксаторов входят:

  • Анкерные кронштейны. Бывают длинными и короткими в зависимости от того, какого размера и массы требуется установить обогреватель.
  • Специальные элементы с возможностью регулировать высоту навешивания батареи. В конструкции предусматривается специальная пластина и подвижный механизм.
  • Держатели с “антишумом”. Стандартная по внешнему виду конструкция имеет прорезиненные детали. С помощью них поглощается шум и вибрация, исходящая от радиаторов и стен.
  • Угловые крепежи. Это небольшие металлические конструкции, предназначенные для крепления малогабаритных батарей с низким показателем массы.

Напольный кронштейн для радиатора

Напольные кронштейны для радиаторов отопления используются в индивидуальных случаях. Например, если отсутствует возможность зафиксировать батарею на стене из-за конструкционных особенностей помещения. Среди таких деталей выделяют:

  • Подставки с подошвой. Они предназначены для тяжелых радиаторов, прикручиваются непосредственно к полу длинными дюбелями.
  • Дополнительные напольные крепления, которые применяются на случай, если настенных фиксаторов для удерживания батареи недостаточно.
  • Стойки с регулятором и без. Их конструкцией предусмотрены крюки, которые фиксируются не только к полу, но и к стене.
  • Детали в виде обыкновенной подставки с широкой подошвой. Они не фиксируются на полу. Используются для небольших обогревателей.
  • Держатели на треноге. Удобный напольный кронштейн, отличающийся устойчивостью. Такой часто применяют, если радиатор нужно установить в дали от перегородки.

Напольные конструкции используются также, если в помещении имеются панорамные окна либо стены изготовлены из гипсокартона. Такие элементы не способны выдержать радиаторы.

Разметка места монтажа

Определение места для установки батареи

Прежде чем приобрести крепление для батарей отопления, необходимо определиться со способом, который будет использован для фиксации. После этого приступают к разметке, учитывая требования из СНиП.

  • При установке настенного радиатора стоит учитывать, что его центр должен располагаться по центру подоконника. Допустимая погрешность — не более 20 мм.
  • Рекомендуется приобретать радиаторы, размеры которых будут соответствовать 75% длины подоконника.
  • Расстояние от напольного покрытия до нижней части батареи должно быть не менее 60 мм. Это важно учитывать при разметке перед установкой кронштейна.
  • Обязательно присутствие зазора между стеной и радиатором. Предположительное расстояние 30-50 мм.
  • Промежуток от подоконника до радиатора необходимо оставлять минимум 50 мм.
  • Количество крепежей должно выбираться в зависимости от числа секций. Например, для 8 штук достаточно расположить два кронштейна в верхней части и один снизу. Тип крепления может быть любым.

Проведение разметки для мест крепления новой батареи

При монтаже напольной радиаторной батареи делается разметка на чистовом или черновом покрытии. Чтобы разместить батарею в шесть секций, потребуется два кронштейна. Чем больше число секций, тем больше крепежей.

После рассмотрения всех нормативов по размещению приступают к вычерчиванию вспомогательных линий.

  1. Выбрав середину окна, проводят вертикальную линию от подоконника до пола.
  2. При наличии нижней разводки, выполняют горизонтальную линию, по ней будет проходить верхний край батареи.
  3. Если присутствует дополнительная боковая разводка, делают еще одну горизонтальную черту, которая станет границей нижней части радиатора.

Ориентируясь на эти линии, устанавливаются кронштейны. Расстояние между нижним и верхним должно быть не менее 300 мм. Промежуток от стены до посадочного места составляет 80 мм. В результате навешенная батарея на держателе должна занимать не более чем 130 мм отступа от края подоконника.

Любая настенная радиаторная батарея может устанавливаться на напольные держатели. При этом высота от пола до середины отопительного оборудования должна составлять 140-190 мм.

Как повесить радиатор на кронштейн

Установка кронштейна для чугунного радиатора

Способы крепления радиаторов различаются в зависимости от типа выбранной батареи. Для каждого варианта существует своя пошаговая инструкция.

Зачастую чугунные радиаторы устанавливаются под окном. Это дает возможность добиться правильной циркуляции воздуха по всему помещению.

  1. В первую очередь определяются с точками, где должны быть установлены крепления. Кронштейн для чугунного радиатора должен находиться именно в том месте, где между собой соединяются секции чугунного радиатора.
  2. Фиксируют кронштейн для чугунных батарей на 2-3 мм выше центра сечения входной трубы отопления в батарею. Таким же образом устанавливают все крепежи.
  3. Нижние держатели устанавливаются по такой же технологии.
  4. Чтобы кронштейны имели герметичное сцепление со стеной, необходимо предварительно высверлить отверстие нужной длины с диаметром на 1-1,5 мм меньше диаметра резьбы крепежной детали.
  5. В подготовленные отверстия вставляют дюбеля, в которые в дальнейшем вкручивают резьбовые кронштейны.
  6. Убедившись в надежности установленных элементов, выполняют навешивание чугунного радиатора. После того как он надежно сядет в пазы, можно приступать к спайке коммуникаций для отопления.

Кронштейн для крепления секционных радиаторов к полу

Стальные батареи крепятся на настенные и напольные кронштейны. Выполняется такая работа поэтапно.

  1. Подготавливаются отверстия и в них вкручиваются саморезы. Зазор между шляпкой и стеной должен составлять 3-5 мм.
  2. Далее навешиваются кронштейны на стену, после чего саморезы вкручиваются до упора.
  3. Выполняется навешивание радиатора на настенные крепежи.
  4. Устанавливается напольный фиксатор и подгоняется к батарее.

После монтажа батареи проводится припой труб и дополнительных элементов радиатора – термостатов, регуляторов.

В частных домах стальные радиаторы отопления принято устанавливать на металлические длинные кронштейны. Они предназначены сразу для нижней и верхней фиксации. Устанавливаются на стену с помощью саморезов.

Крепление кронштейна для алюминиевого радиатора к стене

У алюминиевых батарей присутствует специальный держатель прямо на корпусе. Кронштейны часто идут в комплекте. Чтобы повесить батарею отопления на стену, необходимо:

  1. Отмерить центр окна и соотнести его с осевой частью отопительного прибора.
  2. Поставить границы простым карандашом на стене в соответствии с размерами конструкции.
  3. Отступить на две секции от краев батареи, отметить взятое расстояние и перенести его на стену от нарисованной границы радиатора.
  4. В обозначенных местах высверлить отверстия, после чего зафиксировать в них кронштейны.
  5. После этого навешиваются батареи и коммутируются с общей системой отопления.

Перед установкой биметаллического радиатора на стену обязательно устанавливаются такие кронштейны, которые будут выдерживать вес отопительной конструкции. Здесь важно руководствоваться следующими правилами.

  1. Расстояние от радиатора до стены должно быть не менее 50 мм.
  2. Конструкция навешивается с небольшим уклоном вперед, соответственно и крепления устанавливаются похожим способом.
  3. Заглушки должны располагаться в точности на том же уровне, что и трубы системы.

Уклон делается, чтобы в биметаллических радиаторах не возникло завоздушивания. При этом принцип монтажа остается таким же, как и для других батарей.

Сколько потребуется кронштейнов

Количество крепежных элементов рассчитывается с учетом числа секций радиатора. Обычно батареи состоят из шести секций, поэтому потребуется по два кронштейна на каждую сторону (нижний и верхний).

При выборе крепления обязательно учитывается вес радиатора. После навешивания он не должен прогибаться или болтаться в подготовленном отверстии. Если стены не позволяют выполнить надежную фиксацию нагревателей, лучше воспользоваться напольным вариантом крепления.


Смотрите также
